LTE-GP-08A高频实验箱产品介绍

一、整体介绍

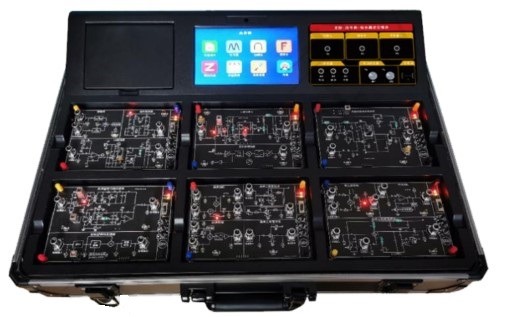

LTE-GP-08A高频实验箱在保留了第三代产品系统特点的基础上，对产品的先进性及可靠性进行了大幅度的改造升级，是我公司结合现代电子技术发展，以及高频电子线路课程教材研发的采用主控系统+实验模块形式的设计先进的模块化实验平台。

实验箱采用智能系统设计理念，内置7寸的触控显示屏，支持直接在显示屏上操作和查看实验原理图、实验参数；集成多种高频电路设计及调试所必备的仪器，包括信号源、频率计、扫频仪及扬声器，方便学生直接使用实验平台做实验时观察实验现象。

紧密配合教材内容，力求涵盖相关章节各个基本知识点，使学生有条件、有机会亲自动手了解和熟悉高频电子电路的结构、工作原理、关键技术及常用测量方法，增加实践知识，提高学习兴趣、团队协作能力和动手能力，为今后从事相关领域的工作积累经验。

二、产品配置

LTE-GP-08A高频实验箱采用模块化设计，每个实验模块规格相同，支持多台实验平台模块之间自主搭建通信收发系统，提供了统一的标识清晰的仪表接口区。

单个实验平台体可同时容纳6个可拆卸的积木式实验模块，实验平台配置有6个实验模块：小信号放大与无线接收模块、混频&中放及AGC模块、振荡电路&锁相环模块、调幅与解调模块、高频功放与无线发射模块、斜率鉴频&相位鉴频模块。

三、产品特点

1、全新的人机交互体验

实验平台采用智能系统设计理念，内置彩色液晶屏的人机交互界面，7寸触摸显示屏；可在7寸彩屏UI界面动态配置实验参数，也支持通过模块的物理按键配置参数，还支持检测实验模块是否在线。具备现代与传统双重操控模式，大大降低实验入门和设备使用难度。

2、模拟器件与现代化(器件)技术及有机结合

模块工作点调整、增益、负载等支持数字电位器调节；谐振回路参数、振荡器频率等均支持可调电压控制；负载接入、元件切换支持电子开关操作。

3、强化了电路中间过程展示

实验模块的电路原理图或框图直接丝印在模块的表面，方便学生清晰地理解实验及电路原理。学生完全可脱离实验指导书，在“电路图上”直观、便捷地进行实验操作及分析。

如下图所示，开放了中间过程点观测，以及静态工作点的测量。

4、支持深度学习

实验箱上，部分电路提供了不同的设计和实现方法，突破了传统的单个实验电路功能固定实验内容固定的僵化思维，让学生能够通过比较学习来掌握知识点和设计方法。比如，我们常见的AM调幅信号的解调电路，提供有包络检波解调、同步检波解调，甚至三极管检波，学生很直观的对比感受到，不同解调电路的性能及其应用场景。

5、集高可靠性与易维护于一身

1）每个实验模块均配置独立的电源拨动开关，可根据实验需求独立开启电源开关。并且实验模块的电路原理图或框图直接丝印在模块的表面，方便学生清晰地理解实验及电路原理。

2）实验平台模块同时包含：存储时提供全方位外壳保护、安装时模块电路防反接保护、实验时测试端口与芯片隔离保护等保护措施。

3）为保证实验稳定可靠：模块电路板采用贴片工艺制造，高频特性良好；实验用的信号连接线采用高频同轴电缆进行连接，防止信号之间的串扰和衰减；在调谐电路方面采用方便拆卸的可插拔式中周来进行调谐，方便更换。

四、性能指标

1、内置频率计： 频率测量范围：10Hz～1000MHz 输入信号幅度： 100mVpp 测量误差：±20ppm 输入阻抗：1MΩ	2、内置DDS高频信号源： 输出波形：正弦波 输出频率：10Hz～20MHz 输出幅度：100mV～2V 输出阻抗：50Ω
3、内置DDS低频信号源： 输出波形：正弦/三角/方波/AM/SSB/FM/音频信号 输出频率： 0Hz～100KHz 输出幅度：峰峰值20mV～5V 输出阻抗：50Ω	4、内置扫频仪： 扫频范围：1MHz～20MHz（起止频率可设置） 输出幅度：300mV 输出阻抗：50Ω
5、7寸人机交互显示屏： TFT可触摸液晶 分辨率800X480

五、可完成的部分实验项目

1、单元实验（19个）：

单调谐小信号放大器实验、双调谐小信号放大实验、丙类功率放大器实验、基极振幅调制实验、三点式LC振荡器实验、晶体振荡器实验、全载波振幅调制（AM调制）、抑制载波双边带幅度调制（DSB调制）、抑制载波单边带幅度调制（SSB调制）、二极管包络检波实验、同步检波、乘法器混频实验、三极管混频实验、变容二极管调频实验、相位鉴频实验、斜率鉴频实验、正交鉴频实验、选频放大器（中频放大器）实验、自动增益控制(AGC)实验。

2、综合实验（4个）：

调幅发射机的搭建及调试、调幅接收机的搭建及调试、调频发射机的搭建及调试、调频接收机的搭建及调试。
